1.產品介紹：

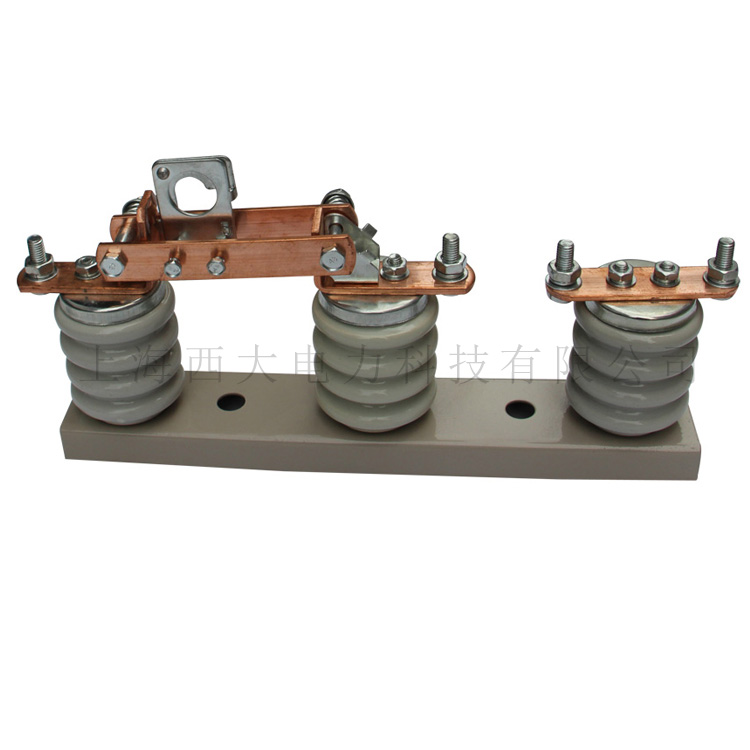

   雙柱系列戶外柱上單相隔離開關（以下簡稱隔離開關）是單相的鉤棒操作型隔離開關，閘刀有自鎖裝置。此系列隔離開關適用于20kv架空線路的隔離，在無負荷的情況下進行開合操作，主要作用是在設備或線路檢修時隔離電壓，以保證操作安全。與斷路器或負荷開關配合使用并為線路提供安全的可見斷口。

 本產品系三相交流頻率50Hz的戶外高壓輸電設備，用在無負荷情況下斷開或接通高壓線路，以便對高壓線路進行換接，改變運行方式，以及對檢修的母線與斷路器等高壓電器設備實行安全的電氣隔離。

本產品符合以下標準：

IEC62271-102《交流高壓隔離開關和接地開關》

GB/T 11022-1999《高壓開關設備和控制設備標準的共用技術要求》

GB 1985-2004《高壓交流隔力開關和接地開關》

GB/T 5582-1993 高壓電力設備外絕緣污穢等級

GB/T 311.2—2002 絕緣配合 第2部份:高壓輸變電設備的絕緣配合使用導則。

結構簡單，安裝和使用方便。

 2、底座采用不銹鋼板或熱鍍鋅鋼板，確保了可靠的操作和防腐性能;采用方徑螺栓配合底板上的方孔，便于實際安裝。

 3、支柱絕緣子

    環氧樹脂絕緣子，具有憎水、自潔、抗紫外線，不受氣侯影響而老化的性能;

硅橡膠絕緣子，不僅最大程度上減輕了產品重量，同時具備良好的疏水性能;

    陶瓷絕緣子，具有抗老化的性能。

 4、主回路設計

    采用對稱的雙靜觸頭設計，產品擁有雙回路導通，同時緊固旋轉部份處于非主導電回路位置，在正常運行情況下確保了較低的溫升。主要導電回路的元器件如動靜觸頭、刀閘片采用銅鍍銀工藝處理，有效地增強了產品的導電性能。

 5、接線端子

    采用標準的雙孔接線銅排，銅排孔大小及孔間距符合國內通用習慣，便于用戶安裝。

 6、刀閘限位裝置

    可增強刀閘操作時的穩定性，具有90°或者160°兩種限位方式。默認出廠方式為160°，如需要90°限位或無需限位可自行調整。

 7、操作拉環

    拉環與轉動鎖銷的杠桿設計，易于分閘操作并提高破冰能力。

 8、周圍空氣溫度：-40℃～+55℃

 9、風壓：不超過700Pa(相當于風速34m/S)

 10、海拔：不超過2000m。
