RN1,RN3雙管高壓熔斷器
產品說明及使用方法:
RN1,RN3雙管高壓熔斷器
一、概述
RN1,RN3型戶內高壓限流熔斷器,用于電力線路的過載及短路保護。所謂線路就是熔斷器在短路電流達到峰值之前就將其切斷的功能。
熔斷特性:當通過熔斷器的電流為其額定電流的1.3倍時,1小時不熔斷。
二、熔斷器用途
RN1,RN3型高壓戶內熔斷器用于電力線路的過載及短路保護,這種熔斷器具有較大的切斷能力,亦可用以保護電力系統分出的之路,當線路短路電流達到最大值之前熔斷器就將線路切斷,因此是保護電力設備不受損壞的建議電器。
三、熔斷器結構

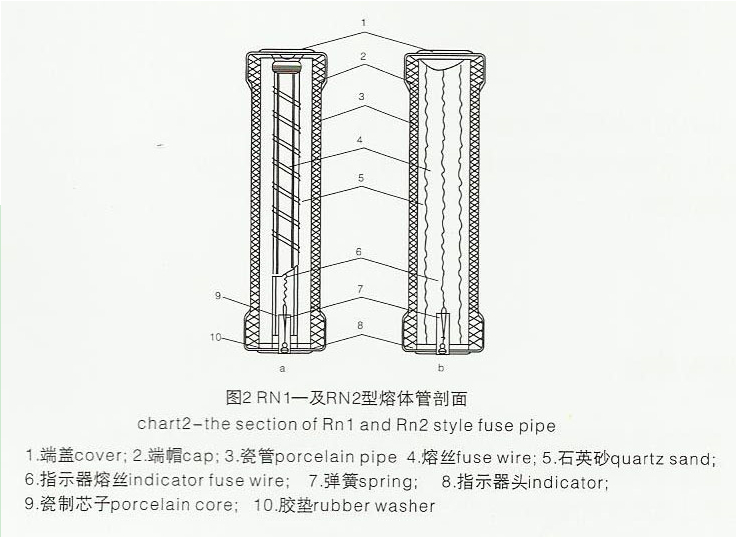

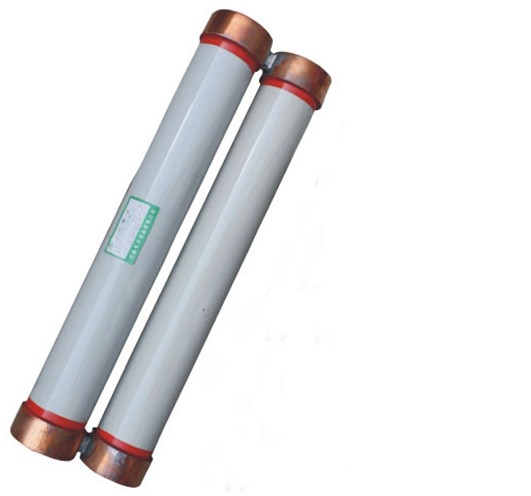

RN1,RN3型熔斷器是由兩個支柱絕緣子,觸座,及熔絲管,座板等四部分組成。支柱絕緣子安裝在座板上,觸座固定在支柱絕緣子上,熔絲管則放在觸座中固定,但兩端的銅帽繞裝在瓷管上,熔斷管管內熔絲按額定電流的大小,用一根或多根熔絲繞到有棱的芯子上(額定電流小于7.5A的)或繞城螺旋形直接安裝在管內(額定電流大于7.5安的)然后充填石英砂,兩端銅帽用端蓋壓緊,用錫合牢,以保持密封。
當通過過載電流或短路電流時,熔絲立即熔斷,同時產生電弧,石英砂就立即把電弧熄滅,在熔絲熔斷時,彈簧的拉線也同時熔斷,并從彈簧內彈出,這就指示了熔斷器完成任務。
四、熔斷器使用說明
※RN1,RN3型戶內充石英砂熔斷器,適用于:
(1)海拔高度不高于1000米。
(2)周圍介質溫度不高于+40℃,不低于—40℃。
※RN1,RN3型熔斷器,不能在下述環境進行工作:
(1)相對濕度大于95%的戶內場所。
(2)有些燃燒貨爆 炸危險的場所。
(3)有劇烈震動,擺動或沖擊的場所。
(4)海拔高度超過2000米的地區。
(5)空氣污穢地區及特殊潮濕場所。
(6)特殊場所(如用于X光線裝置上)。

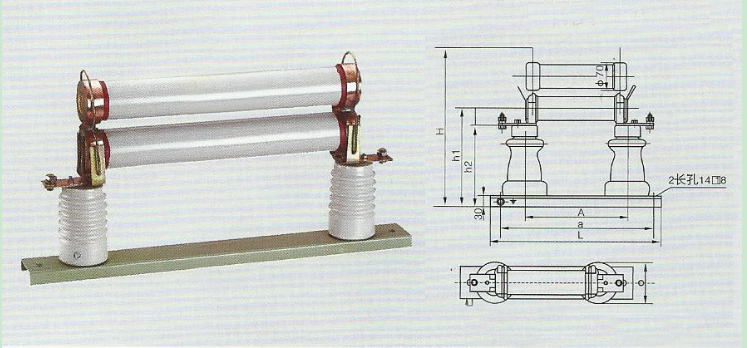

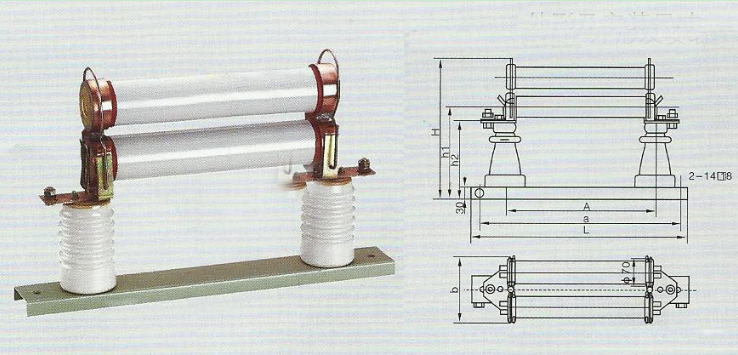

五、外形及安裝尺寸
產品型號 | 額定電壓 | 額定電流 | 主要尺寸 | ||||
A | a | L | H | b | |||
RN1,3-3/150 | 3 | 150 | 260 | 400 | 450 | 350 | 108 |
RN1,3-3/200 | 200 | ||||||
RN1,3-6/100 | 3 | 100 | 360 | 500 | 550 | ||
RN1,3-6/150 | 150 | ||||||
RN1,3-6/200 | 200 | ||||||
RN1,3-10/75 | 10 | 75 | 460 | 600 | 650 | ||
RN1,3-10/100 | 100 |
產品型號 | 額定電壓 | 額定電流 | 主要尺寸 | ||||||
A | a | L | h2 | h1 | H | b | |||
RN1,3-3/300 | 3 | 300 | 260 | 400 | 450 | 201 | 247 | 389 | 108 108 |
RN1,3-3/400 | 400 | ||||||||
RN1,3-6/300 | 6 | 300 | 360 | 500 | 550 | 201 | 247 | 389 | |
RN1,3-10/150 | 10 | 150 | 460 | 600 | 650 | 226 | 272 | 414 | |
RN1,3-10/200 | 200 |
